Unión de Acople Rápido Nemag

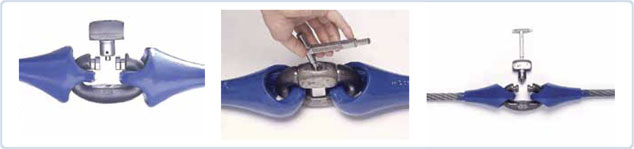

El sistema formado por la unión rápida y el socket Nemag, permite una conexión - liberación rápida y eficiente de cables de acero, cadenas y grilletes.

El conector de liberación rápida está formado por una pieza en C con otra pieza de cierre, la cual puede ser abierta o cerrada en segundos utilizando una llave especial.

Principales características:

• Compuesta por una pieza en forma de "C" y una pieza de cierre
• Área de contacto tratada térmicamente
• Sección C, resistencia 1000/1100 N/mm2
• La perfecta mecanización permite el intercambio de las dos partes



Información contenida por el conector:

• Carga de trabajo en toneladas
• Marca Nemag
• Nro. de registro
• Dimensión del conector
• Patente 148689
• Lote de fabricación

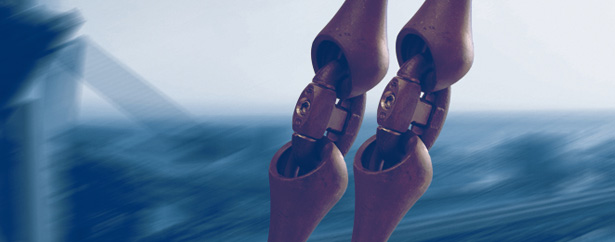

Socket NEMAG

El socket Nemag es fundido a partir de acero austenítico de alto manganeso. Esta aleación le confiere dureza y resistencia al uso, prolongando su vida útil.

La línea comprende dos tipos de sockets: uno para cables estándar y otro para cables especiales. Los cables especiales combinan un menor diámetro con una mayor carga de trabajo, para lo cuál fue necesario un desarrollo de sockets que acompañen tal evolución. La geometría del nuevo socket también ha sido ajustada.





Carga de trabajo: 5:1 de la carga mínima de rotura (la carga de rotura está relacionada a un cable de acero 6x36+1 alma de acero WS, con una resistencia de 1770 N/mm2).

Norma: EN 13411-4

Identificaciones del socket:
- Marca Nemag
- Indicación del tamaño
- Lote de fabricación.
